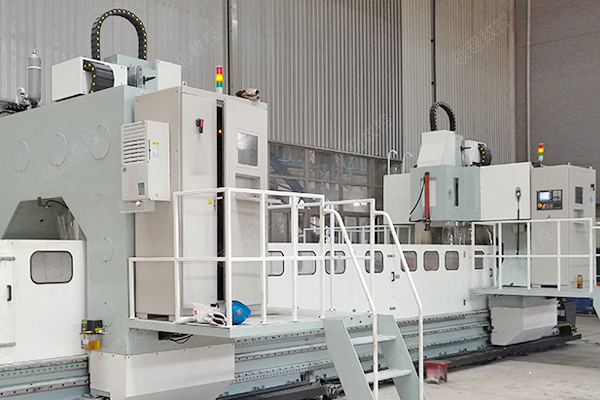

JXZ系列龍門移動式集箱高速數控鉆銑床
JXZ系列龍門移動式集箱高速數控鉆銑床主要用于用于鍋爐行業集箱管上的鉆孔加工，并可使用專用高速鋼組合鉆锪刀具完成焊接坡口的加工。
鉆孔
焊接坡口銑削
1.每個龍門都是獨立驅動，可根據客戶要求確定龍門數控；單個龍門可作為獨立的加工單元，同時加工不同的工件，也可聯機同時加工同一工件。
2.集箱管支撐架，采用可抬起支撐架和固定支撐架兩種，旋轉時抬起支撐架將工件頂起，加工時落到固定支撐架上防止工件打滑。
3.選用品質優異的進口主軸組，具有超強的大扭矩輸出能力，主軸采用同步帶輪形式。
4.數控集箱鉆床的動力頭部分通過有限元分析在薄弱的環節進行強化處理，使結構更加合理。
5.數控分度頭：安裝在床身上兩端各一個，且可設X軸移動，其上安裝自定心卡盤，可以方便的安裝工件。
6.控制系統采用德國西門子840D或兩套828D數控系統，并配有RS232接口和LCD液晶顯示屏，鉆孔坐標可實現CAD/CAM直接轉換，并配有鉆孔前空位寓言和復檢功能，操作十分方便。
| JXZ系列龍門移動式集箱高速數控鉆銑床 | 單位 | ||
| 加工集箱管尺寸范圍 | 外徑范圍 | Φ75—Φ1100 | mm |
| 最大長度 | 12/雙工位 26/單工位 |
m | |
| 數控分度頭(A軸) | 分度回轉速度（數控） | 0—5 | r/min |
| 分度伺服電機功率 | 7/10 | Kw | |
| 鉆削頭及垂直滑臺(Z軸) | 主軸錐孔 | BT50 | |
| 最大鉆孔直徑 | Φ80 | mm | |
| 最大套孔直徑 | Φ200 | mm | |
| 主軸轉速（伺服） | 30—3000 | r/min | |
| 主軸最大扭矩 | 700 | Nm | |
| 主軸電機功率 | 37 | kW | |
| 電氣系統 | 西門子828Dsl/840Dsl | ||
