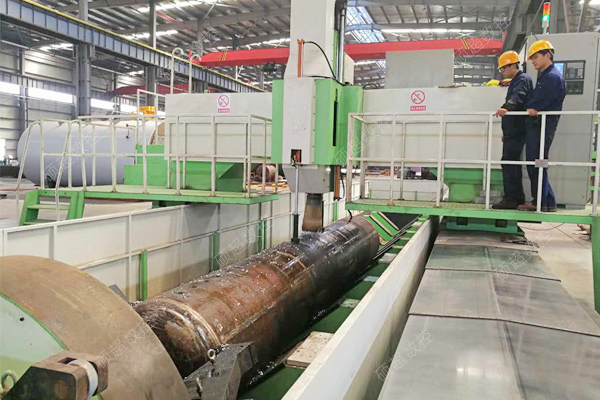

GT系列龍門移動式鍋筒高速數控鉆銑床
GT系列龍門移動式鍋筒高速數控鉆銑床主要用于鍋爐行業的鍋筒件及類似零件的鉆孔加工，并可使用專用硬質合金刀具完成鉆孔和焊接坡口的一次加工。
鉆孔
焊接坡口銑削
1.主軸箱采用樹脂砂造型的高強度鑄鐵以及合理的布筋結構，剛性好，穩定性強。
2.數控分度頭系固定在機床底座的一端。采用精密回轉支撐，由伺服電機經精密行星減速機實現數控分度。分度頭安裝有三爪自定心卡盤，可以方便的夾緊和松開工件，減輕工人的勞動強度。
3.每個龍門都是獨立驅動，可根據客戶要求確定龍門數量。
4.數控鍋筒鉆動力頭部分通過有限元分析在薄弱的環節進行強化處理，使結構更加合理。
5.選用品質優異的進口主軸組，具有超強的大扭矩輸出能力，主軸采用同步帶輪形式。
6.鍋筒支撐架，采用可抬起支撐架和固定支撐架兩種，旋轉時抬起支撐架將工件頂起，加工時落到固定支撐架上防止工件打滑。
7.控制系統采用德國西門子840D或兩套828D數控系統，并配有RS232接口和LCD液晶顯示屏，鉆孔坐標可實現CAD/CAM直接轉換，并配有鉆孔前空位預演和復檢功能，操作十分方便。
| GT系列龍門移動式鍋筒高速數控鉆銑床 | 單位 | ||
| 加工鍋筒或集箱管尺寸范圍 | 外徑范圍 | Φ200—Φ1500 | mm |
| 最大壁厚 | 10—200 | mm | |
| 最大長度 | 15 | m | |
| 數控分度頭(A軸) | 分度回轉速度（數控） | 0—2.8 | r/min |
| 分度精度 | ±3′ | ||
| 分度伺服電機功率 | 10 | Kw | |
| 鉆削頭及垂直滑臺(Z軸) | 主軸錐孔 | BT50 | |
| 最大鉆孔直徑 | Φ100 | mm | |
| 最大套孔直徑 | Φ200 | mm | |
| 主軸轉速（伺服） | 30—3000 | r/min | |
| 主軸最大扭矩 | 700/750 | Nm | |
| 主軸電機功率 | 37/45 | kW | |
| 電氣系統 | 西門子828Dsl/840Dsl | ||
